全自动太阳辐射监测系统

型号：DF-GF3

全自动太阳辐射监测系统产品概述：

三合一全自动跟踪太阳辐射仪用于测量光谱范围为 0.28μm-3μm 的太阳直接辐射、总辐射和散射辐射值。当太阳直接辐射值超过 120 W/㎡时和日照时数记录仪连接，也可直接测量日照时数。所以三合一全自动跟踪太阳辐射仪可广泛应用于太阳能利用、气象、农业、建筑材料及生态考察部门。

日照时数定义：太阳直接辐照度达到或超过 120W/㎡时间段的总和，以分钟为单位，日照时数也称实照时数。

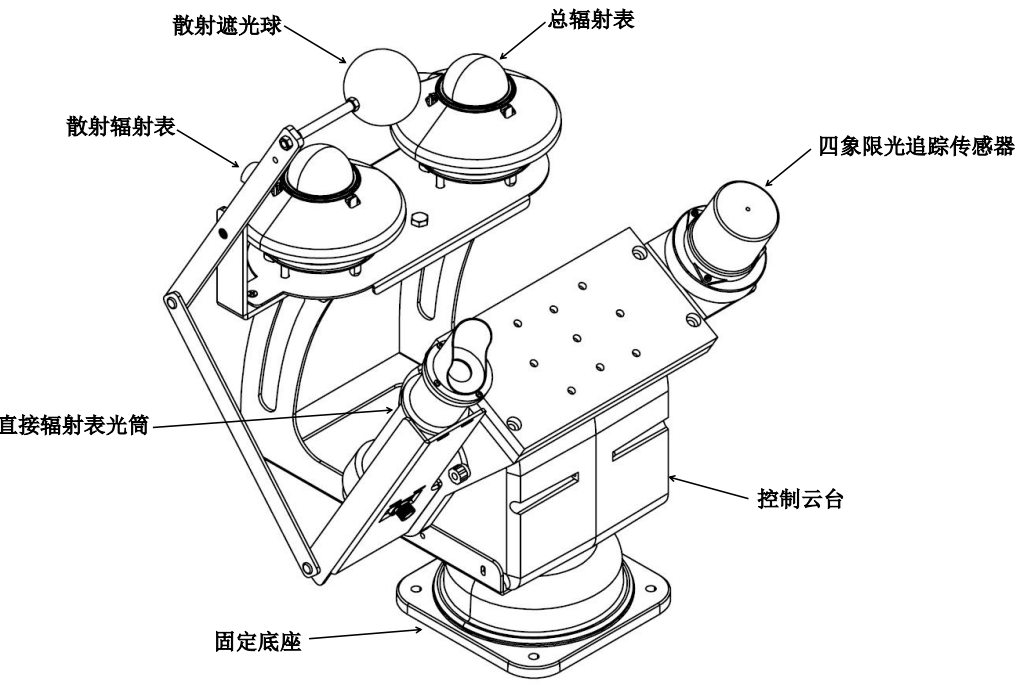

三合一全自动跟踪太阳辐射仪采用时间跟踪与光跟踪相结合的方式，太阳赤纬角跟踪自动调整，实现太阳辐射仪可全天候无间断跟踪太阳。同时保证散射装置可全天遮挡散射辐射表。设备配套增加了 GPS 模块，可快速定位出安装位置的经纬度信息及时间信息，使安装调试更便捷。全自动跟踪装置配合控制器使用，控制器根据 GPS 测得的经纬度以及时间计算出太阳当前的位置，再控制全自动跟踪装置旋转，使其到达太阳所在位置。由于安装误差，地形等因素，根据时间所进行的跟踪会有一些偏差。此时，高精度四象限传感器进行跟踪，使全自动跟踪装置的跟踪误差小于 0.1°。仪器由底座、台架、齿轮箱、电机、微机控制器、直接辐射传感器、电源等部分组成。直接辐射表的光筒内部由光栏、内筒、热电堆(感应面)、干燥剂等组成。感应部件是采用绕线电镀式多接点热电堆，其表面涂有高吸收率的黑色涂层。热结点在感应面上，冷结点在机体内，在线性范围内产生的温差电势与太阳直接辐照度成正比。散射装置随全自动跟踪太阳辐射仪转动，并调整遮挡角度，使散射辐射表可一直被遮光球遮挡，保证输出散射辐射数据。

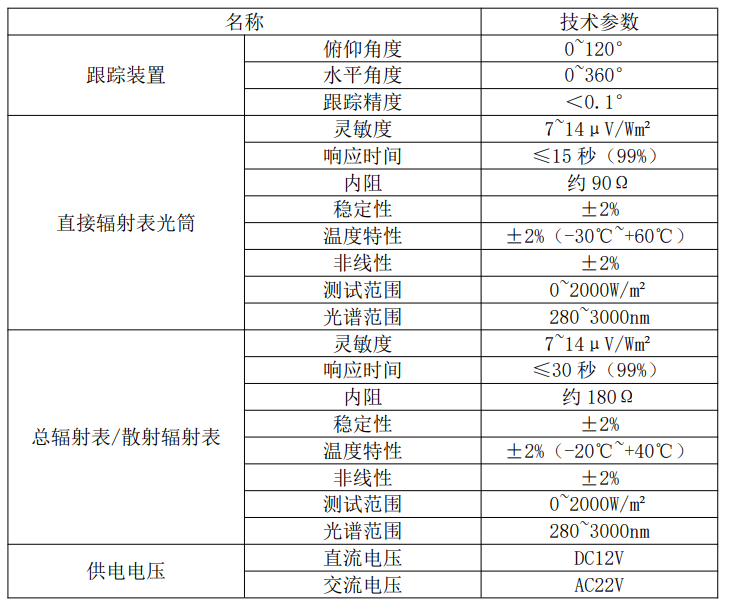

全自动太阳辐射监测系统技术参数：
