便携式多光谱辐射测量系统（分光谱辐射表）

型号：DF-TBQ4

一、便携式多光谱辐射测量系统产品简介：

分光谱辐射表与辐射记录仪配合使用，均能地测量出太阳的总辐射、紫外、可见及红外辐射的一次仪表。广泛应用于农田小气候测量、植物生理研究、生态环境研究、海洋考察、建筑材料老化及大气污染等科学研究。

该表采用光电转换感应原理，其感应元件采用绕线电镀式接点热电堆。感应面涂有高吸收率的3M无光黑漆。冷热接点产生温差电势在线性误差范围为内，该电动势与太阳辐射强度成正比。

为减少环境温度对辐射表性能的影响，装有温度补偿线路。该表内罩为石英玻璃，外罩为精密冷加工磨制而成的有色光学玻璃。

二、 便携式多光谱辐射测量系统主要技术指标：

1、灵敏度：7～14 μV·W-1·m2

2、响应时间：<35s(99%)

3、年稳定性：不大于±2%

4、余弦响应：不大于±7%（太阳高度角10°时）

5、方位：不大于±5%（太阳高度角10°时）

6、非线性：不大于±2%

7、工作光谱范围，可视光辐射位于400nm和700nm之间，波长短于400nm的辐射称之为紫外辐射，波长长于700nm的辐射称之为红外辐射，采用玻璃罩的波长如下：

DF-WB280石英罩：0.32~3.2μm

DF-JB400黄罩0.395~3.2μm

DF-CB500：0.500~3.2μm

DF-RB600：0.599~3.2μm

DF-HB700红罩：0.7~3.2μm

8、温度系数：不大于 2%（-10-40℃）

二、 便携式多光谱辐射测量系统安装和使用：

安装时应选择周围没有障碍物，保证日出，日落的方位无高度超过5°的障碍物，并应避免出现阴影落在感应面上的现象。

安装时将该表的插头朝北放置，先调水平，然后再固定。带DF-WB28罩表，可用来测量太阳的总辐射，将带DF-WB280滤光罩的与带DF-JB400滤光罩的表同时测量，测得辐射量之差为紫外辐射量。将带有DF-JB400滤光罩的表与带有DF-HB700滤光罩的表同时测量，测得辐射量之差为可见光，DF-HB700可测量700-2800nm红外辐射量。

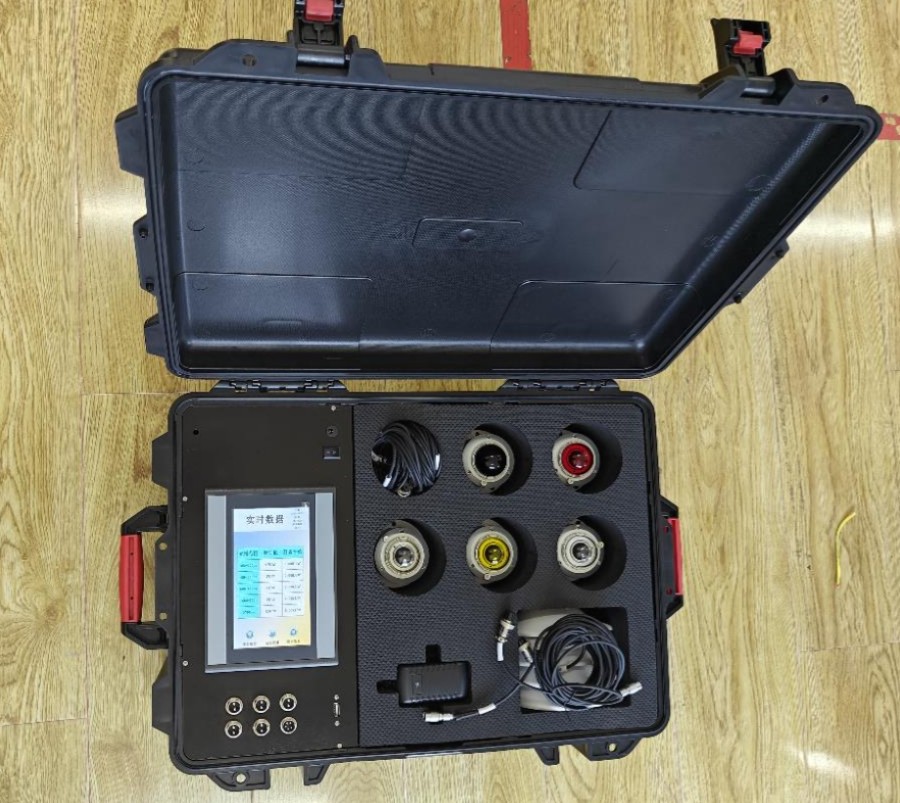

三、便携式多光谱辐射测量系统仪器的成套性：

1、分光谱表一套

2、输出导线各一根

3、便携式采集器一台

4、可充电电池及充电器 一套

5、使用说明书一份

6、检定证书一份

7、合格证一份

四、 便携式多光谱辐射测量系统注意：

1、玻璃罩应保持清洁。

2、玻璃罩不准拆卸或松动以免影响精度。

3、定期更换干燥剂，防止玻璃罩内结水汽。

五、 便携式多光谱辐射测量系统维修：

自发货之日起，一年内用户遵守运输、储存和使用规则，而质量低于产品标准规定，负责免费修理及更换。如用户人为损坏，则适当收取成本费。对售出的仪器终身负责维修。
