组合式光伏环境监测系统
型号：DF-GFZ型

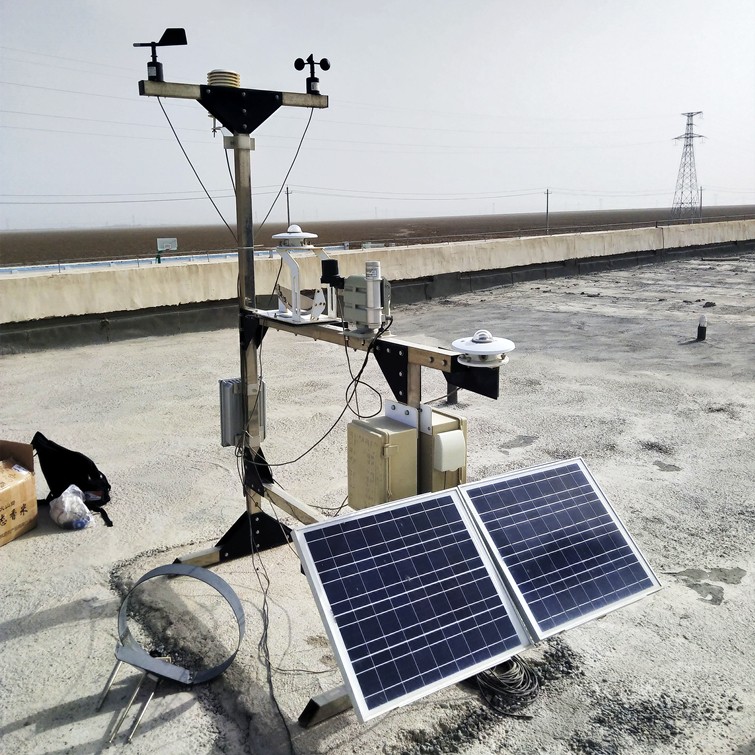

光伏环境监测仪系统介绍：
光伏环境监测仪主要用来测量辐射（直接辐射、散射辐射、倾角辐射、TBQ总辐射、简易总辐射、紫外辐射传感器、净全辐射传感器 ）、 照度传感器、贴片温度（组件温度）、气象五参数（风速、风向、大气温度、大气湿度、大气压力）等组成，主要运用于光伏发电站等环境。
光伏环境监测仪系统技术参数：
产品技术参数 | |||||
型 号 | DF-GFZ | 供 电 | DC12V | 输 出 | RS485 MODBUS RTU协议 |
外型尺寸 | - | 供电方式 | 太阳能供电/ DC12V/AC220V/UPS | 波 特 率 | 4800～115200 默认波特率：9600 |
重 量 | ＜10Kg+支架 | 外壳材质 | - | 平均功耗 | |
工作温度 | ﹣30℃～+70℃ | 存储温度 | ﹣40℃～+80℃ | 工作湿度 | 0～RH |
防护等级 | IP65 | 通讯模式 | Wifi/GPRS/RS485/无线点对点 | ||
输出航插 | IP68 SP13-6 | 数据接收模式 | 无线数据云平台APP/PC/网页 有线单机软件 二次开发通讯接口 | ||
传感器扩展 | 支持 | 承载形式 | 固定支架1.5m/3m/辐射联合支架 | ||
传感器技术参数选择 | |||||
传感器名称 | 测量范围 | 准确度 | 分辨率 | ||
环境温度 | ﹣40～123.8℃ | ±0.1℃ | 0.1℃ | ||
环境湿度 | 0～RH | ±2%RH | 0.1%RH | ||
温度 | ﹣40～123.8℃ | ±0.1℃ | 0.1℃ | ||
温度 | ﹣40～123.8℃ | ±0.1℃ | 0.1℃ | ||
露点温度 | ﹣40～123.8℃ | ±0.1℃ | 0.1℃ | ||
风速 | 0～60m/s | ±2%（≤20m/s）, ±2%+0.03V m/s（＞20 m/s） | 0.1m/s | ||
2分钟风速 | 0～60m/s | ±2%（≤20m/s）, ±2%+0.03V m/s（＞20 m/s） | 0.1m/s | ||
10分钟风速 | 0～60m/s | ±2%（≤20m/s）, ±2%+0.03V m/s（＞20 m/s） | 0.1m/s | ||
风向 | 0～359° | ±2° | 1° | ||
气压 | 300～1100hPa | ±0.12hPa | 0.1hPa | ||
组件温度 | ﹣40～100℃ | ±0.1℃ | 0.1℃ | ||
日照时数 | 0-24h | ±0.1h | 0.1h | ||
倾斜总辐射 | 0～2000w/m | ≤5% | 1w/m | ||
水平总辐射 | 0～2000w/m | ≤5% | 1w/m | ||
法向直辐射 | 0～2000w/m | ≤5% | 1w/m | ||
水平直辐射 | 0～2000w/m | ≤5% | 1w/m | ||
水平散辐射 | 0～2000w/m | ≤5% | 1w/m | ||
